切削齿技术

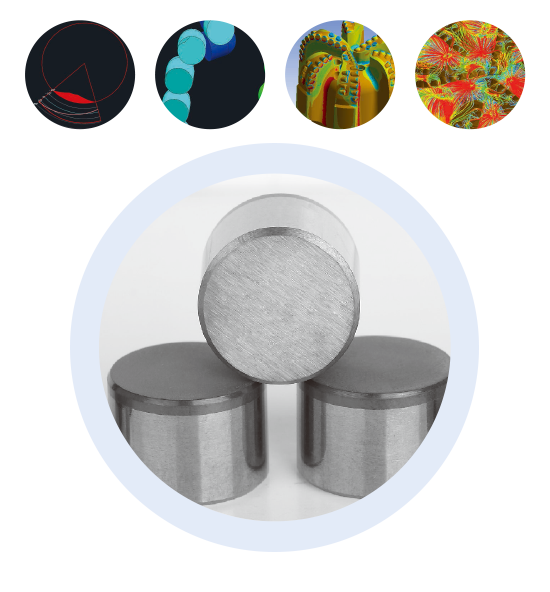

青骓系列高级PDC切削齿

迪普青骓系列钻头优质切削齿技术是一种创新的专利方法,可为客户提供行业领先、热稳定性好的高性能切削齿。独特的双脱钴工艺确保切削齿的完整性,即使在最严苛的应用下,其性能也优于常规脱钴和其他PDC切削齿。这种复杂制造技术的开发使迪普青骓系列钻头产品可以在全球各地的油田实现卓越的性能。

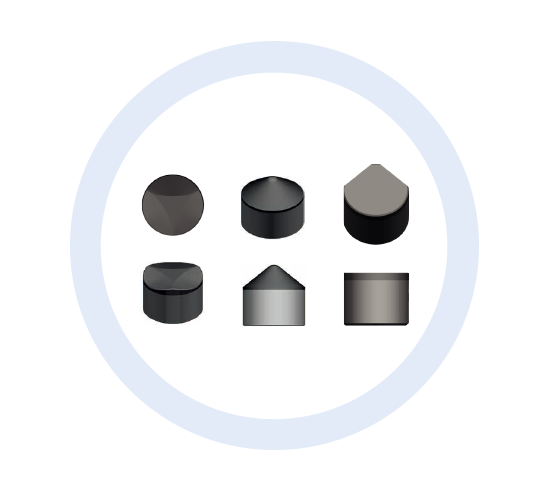

异形齿延长钻头寿命

得益于我们对定制设计的投入,迪普青骓系列钻头根据每个具体作
业环境的挑战需要采用不同的几何形状切削齿。

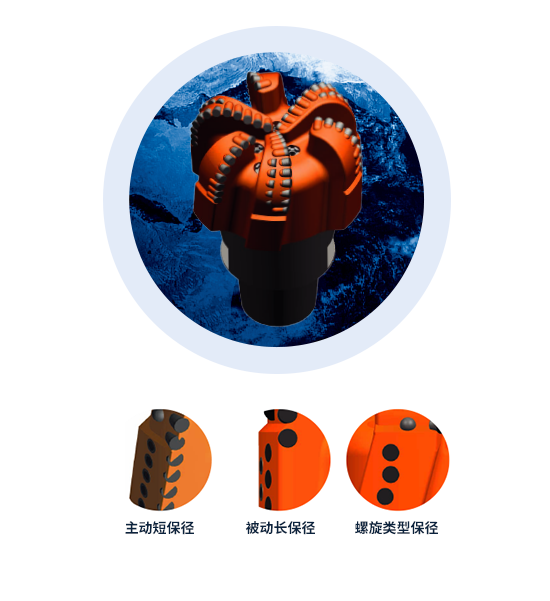

适合不同作业需求的正确选择

这些可选功能随青骓系列提供,并以最适合应用的方式实现。

  • 主动短保径
  • 被动长保径
  • 螺旋类型保径

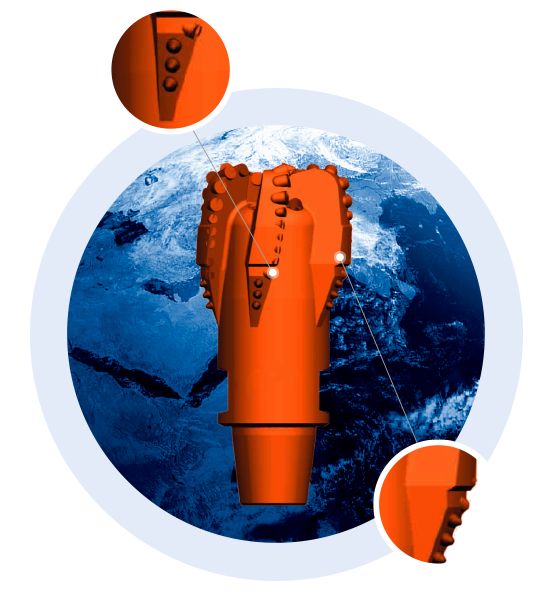

专利号: ZL201420435200.5
  • 减小保径末端和井壁形成的空腔体积
  • 用排屑槽的漏斗形结构设计改善返屑能力
  • 使保径末端具有破岩能力

颈部使用鱼尾形专利设计

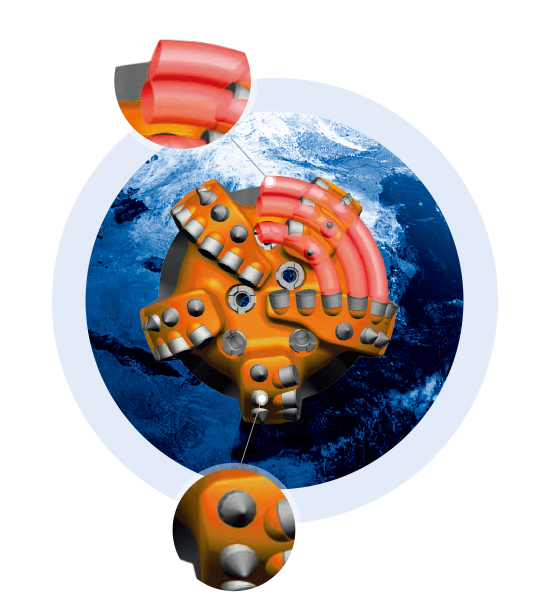

颈部锥形切削齿

设计特点:
  • 后排设置锥形切削齿作为支撑切削齿
  • 锥形切削齿的出刃度高于主切削齿(前排切削齿)

后排锥形齿可以提高钻头在硬地层和研磨性地层的机械钻速和使用寿命。

前排切削齿运行轨迹
后排锥形切削齿

专利号: ZL2017206008595

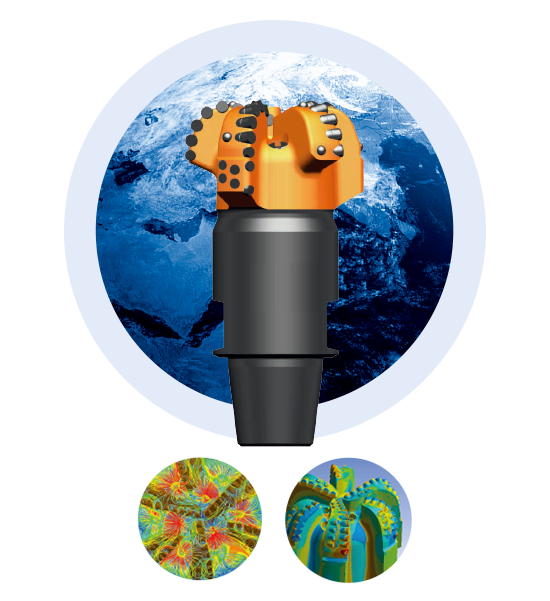

设计特点:
  • 常规刀翼结构和非常规刀翼结构
  • 增加排屑槽空间使水力冲刷更顺畅,并提高防泥包效果

命名法

钻头类型名称中使用了四个数字

第一个和第二个数字一起代表切削齿尺寸,例如:

  • 11代表直径为11毫米切削齿
  • 13代表直径为13毫米切削齿
  • 16代表直径为16毫米切削齿
  • 19代表直径为19毫米切削齿

第三个数字代表刀翼数量,例如:

  • 4代表4个刀翼
  • 5代表5个刀翼
  • 6代表6个刀翼
  • 7代表7个刀翼
  • 8代表8个刀翼

第四个数字代表钻头剖面:

  • 1代表超短剖面
  • 2代表短剖面
  • 3代表中等剖面
  • 4代表长剖面
  • 5代表超长剖面

8-1/2''

钻头直径

3.5” ~ 26”

o

r

前缀

OR = orBIT

青骓系列

M

材料

M = 胎体

S = 钢体

1

3

切削齿尺寸

08 = 8 毫米切削齿

11 = 11 毫米切削齿

13 = 13 毫米切削齿

16 = 16 毫米切削齿

19 = 19 毫米切削齿

6

刀翼 数量

5

钻头 剖面
